产品概述
S5720-HI高级型千兆以太网敏捷交换机系列提供丰富的敏捷特性。该系列交换机基于华为公司统一的VRP（Versatile Routing Platform）软件平台，采用全可编程架构具备软件定义功能，业务随需而变；以业务和网络融合为核心，具备业务随行能力提供一致的用户体验；具备SVF超级虚拟交换网功能可把整网虚拟成一台设备；提供灵活的以太组网，完善的VPN隧道，多样的安全控制，智能部署，轻松的运行维护等特点，是大中型高端品质园区网分支、小型园区网核心以及数据中心接入的最佳选择。产品型号和外观
S5720-HI包括如下款型：| 产品外观 | 描述 |
|---|---|
S5720-32C-HI-24S-AC |
|
S5720-56C-HI-AC |
|
S5720-56C-PWR-HI-AC
|
|
产品特性和优势
让网络更敏捷地为业务服务
- S5720-HI内置高速灵活的以太网络处理器ENP芯片，针对以太网专属设计。凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
- 在完全覆盖传统交换机能力基础上，S5720-HI通过全可编程开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。
- ENP芯片采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6个月即可上线，而传统ASIC芯片采用固定的转发架构和转发流程，新业务无法快速部署，需要等待1～3年的硬件支持。
更敏捷地实现丰富业务特性
- S5720-HI具备融合AC功能，无需额外购买AC硬件；整机可管理1K AP，16K用户；从容面向高速无线时代。
- 支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持802.1X/MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。
- 提供高品质的QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。
更敏捷地实现网络精准管理
- iPCA网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。
- SVF超级虚拟交换网：S5720-HI作为parent不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将AP纵向虚拟为框式交换机的端口，使得原来“小型核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化网络管理方案。
- Easy Deploy：S5720-HI把WLAN领域中“AC管理AP”的优秀实践应用到“交换机管理接入交换机”上，实现了智能化的“Easy Deploy”方案，开局时接入交换机和AP“零配置”。Easy Deploy方案中Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。Commander交换机支持收集并显示整网能耗信息。
完善的VPN隧道
- S5720-HI支持MPLS功能，可作为高质量企业专线接入设备。S5720-HI支持下接不同的VPN用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到PE设备，减少单个VPN用户对网络部署的投资。
灵活的以太组网
- S5720-HI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
- 支持SmartLink和VRRP功能。S5720-HI通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
- 具备大表项、大缓存特色，轻松面对大数据时代。整机具备128K MAC，1 M FIB，支持每端口200ms数据缓存，满足广电、教育城域网等对大表项的需求，支持海量终端接入，是满足云时代的大数据需求的最佳盒式产品。
多样的安全控制
- S5720-HI支持802.1x认证、MAC认证、Portal认证、混合认证，实现VLAN、QoS、ACL等用户策略的动态下发，支持对用户分组管理。
- 支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变 DHCP CHADDR 值等。
- 通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，S5720-HI还可以保证DHCP服务器的合法性。
- 支持ARP表项严格学习功能，可以防止因ARP欺骗攻击导致正常用户无法上网。
- 支持MACSec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场景。
成熟的IPv6特性
- S5720-HI基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。S5720-HI既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。
智能iStack堆叠
- S5720-HI智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。 iStack简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
产品规格
| 项目 | S5720-32C-HI-24S-AC | S5720-56C-HI-AC | S5720-56C-PWR-HI-AC(AC1) |
|---|---|---|---|
| 固定端口 | 24x1000Base-X，复用的8*Combo（10/100/1000Base-T），4x10GE SFP+ | 48x10/100/1000Base-T，4x10GE SFP+ | 48x10/100/1000Base-T，4x10GE SFP+ |
| 扩展插槽 |
提供1个端口扩展插槽：选配插卡：4x10GE SFP+ 提供1个堆叠插卡槽位 |
||
| MAC地址表 |
遵循IEEE 802.1d标准 |
||
| VLAN特性 |
支持4K个VLAN |
||
|
无线业务 |
支持AP接入控制、AP域管理和AP配置模板管理 |
||
|
环网保护技术 |
支持RRPP环型拓扑和RRPP多实例 |
||
| MPLS |
支持MPLS L3VPN |
||
| IP路由 | 静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 | ||
| 互通性 |
VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） |
||
| IPv6特性 |
支持ND（Neighbor Discovery） |
||
| 组 播 |
支持IGMP v1/v2/v3 Snooping和快速离开机制 |
||
| QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
||
|
安全特性 |
用户分级管理和口令保护 |
||
| 可靠性 |
支持LACP |
||
| Openflow |
支持多控制器 |
||
| 超级虚拟交换网（SVF） |
支持作为Parent将下联交换机、AP纵向虚拟为一台设备管理 |
||
| iPCA质量感知 |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
||
| 管理和维护 |
智能iStack堆叠 |
||
| 环境要求 |
工作温度：0 ℃ ～ 45 ℃ 相对湿度：5%～95%（无凝露） |
||
| 外形尺寸mm（宽×深×高） |
442×420×44.4 当使用1150W电源模块时，电源模块会突出设备一部分，设备总深度为507 |
||
| 输入电压 |
交流额定电压范围：～100-240V AC；50/60Hz 交流最大电压范围：～90-264V AC；47/63Hz |
||
| 功耗 |
<172.7W |
<183.3W |
无PD:<188.74W； |
组网应用

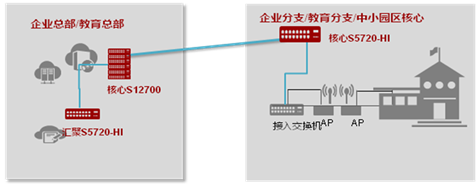

企业园区网应用
-
S5720HI作为首款盒式敏捷交换机，具备大表项、大缓存，确保突发业务流量不丢包，支持有线无线深度融合，统一的设备管理、统一的用户管理和统一的业务管理，可以作为企业分支和中小园区的核心设备，大型园区网络的汇聚设备，组建业务易扩展、易管理、高可靠的企业园区网络。
订购信息
S5720-HI系列敏捷交换机及配件选购一览表：| 产品描述 | ||
|---|---|---|
| S5720-32C-HI-24S-AC(24个千兆SFP,8个复用的千兆10/100/1000Base-T以太网端口Combo,4个万兆SFP+,双子卡槽位,双电源槽位,含1个600W交流电源) | ||
| S5720-56C-HI-AC(48个10/100/1000Base-T以太网端口,4个万兆SFP+,双子卡槽位,双电源槽位,含1个600W交流电源) | ||
| S5720-56C-PWR-HI-AC(48个10/100/1000Base-T以太网端口,4个万兆SFP+,POE+,双子卡槽位,双电源槽位,含1个1150W交流电源) | ||
| S5720-56C-PWR-HI-AC1(48个10/100/1000Base-T以太网端口,4个万兆SFP+,POE+,双子卡槽位,双电源槽位,含1个600W交流电源) | ||
| 4端口万兆SFP+接口板(S5720-HI系列使用) | ||
| 350W 直流电源模块 | ||
| 600W 交流电源模块 | ||
| 1150W 交流POE电源模块 | ||
| Resource-ES1SWL512AP0-WLAN无线接入控制器AP资源授权-512AP(适用S5720HI系列) | ||
| Resource-ES1SWL128AP0-WLAN无线接入控制器AP资源授权-128AP(适用S5720HI系列) | ||
| Resource-ES1SWL64AP00-WLAN无线接入控制器AP资源授权-64AP(适用S5720HI系列) | ||
| Resource-ES1SWL16AP00-WLAN无线接入控制器AP资源授权-16AP(适用S5720HI系列) | ||
| Resource-ES5SF4512K00-FIBv4资源授权-128K(适用S5720HI系列) | ||
| Resource-ES5SF4128K00-FIBv4资源授权-512K(适用S5720HI系列) | ||
| Function-S5700-ES5FEA1-ES5SSVFF0000-SVF功能授权(适用S5720HI系列) | ||
