S5720-LI下一代精简型千兆以太网交换机系列（以下简称S5720-LI），是华为公司自主研发的绿色节能的以太网交换机，提供灵活的全千兆接入以及万兆上行端口。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）软件平台，智能iStack堆叠，灵活的以太组网，多样的安全控制等特点，支持多种三层路由协议，具备更高性能和更丰富的业务处理能力，广泛应用于企业园区接入、千兆到桌面等多种应用场景。
产品外观
S5720-LI包括如下款型：
| 产品外观 | 描述 |
|---|---|

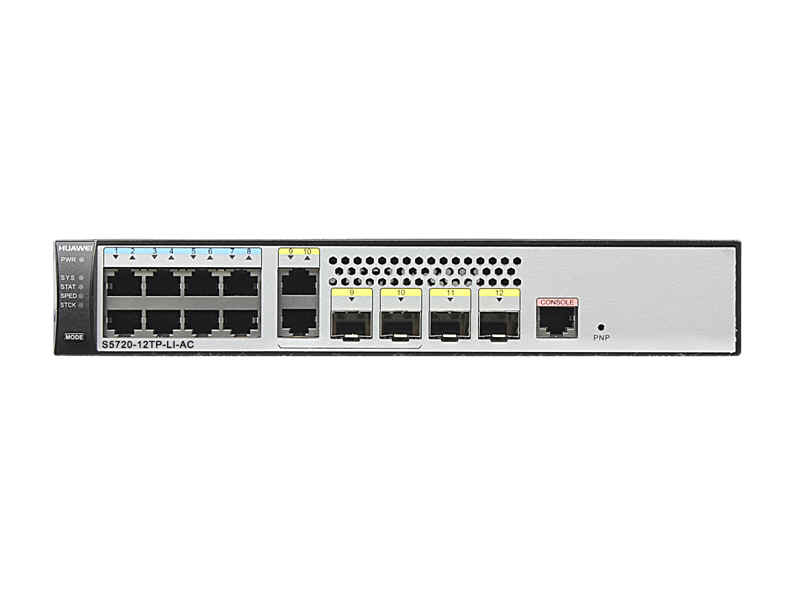

S5720-12TP-LI-AC |
|
S5720-12TP-PWR-LI-AC |
|
S5720-28P-LI-AC |
|
S5720-28P-PWR-LI-AC |
|
S5720-52P-LI-AC |
|
S5720-52P-PWR-LI-AC |
|
S5720-28X-LI-ACS5720-28X-LI-DC |
|
S5720-28X-PWR-LI-AC |
|
S5720-28X-LI-24S-AC
S5720-28X-LI-24S-DC |
|
S5720-52X-LI-ACS5720-52X-LI-DC |
|
S5720-52X-PWR-LI-AC |
|
S5720-28TP-LI-AC |
|
S5720-28TP-PWR-LI-AC |
|
S5720-28TP-PWR-LI-ACL |
|
S5720-16X-PWH-LI-AC |
|
S5720-28X-PWH-LI-AC |
|
产品特性
灵活的以太组网
- S5720-LI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级联环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
- S5720-LI支持SmartLink功能。S5720-LI通过多条链路接入到多台汇聚交换机上，实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
- S5720-LI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
多样的安全控制
- S5720-LI支持MAC地址认证和802.1x认证，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。
- S5720-LI支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等等。
- S5720-LI通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，S5720-LI还可以保证DHCP服务器的合法性。
- S5720-LI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。
轻松的运行维护
- S5720-LI支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。S5720-LI支持SNMPv1/v2c/v3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
- 支持SVF超级虚拟交换网，SVF方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化的网络管理方案，简化设备管理，实现接入交换机和无线AP的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。S5720-LI在SVF方案中支持作为client角色。
- S5720-LI支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S5720-LI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。 支持VCMP，VLAN集中管理协议；支持VBST，VLAN生成树协议。
- S5720-LI支持智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。S5720-LI支持电口堆叠，简单构建堆叠系统，成本低。
杰出的网流分析
- S5720-LI支持sFlow功能。S5720-LI按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。
方便的单面运维
- 电源端口前置的款型可以满足300mm深的机柜放置，整台设备可以前面板单面维护，简化了运维，而且机柜的摆放更加灵活，可以灵活选择机柜靠墙放置或者机柜背靠背放置，满足客户机柜深度小、机房空间有限的需求，并为客户节省空间。
超大功率PoE++供电能力
- 提供PoE++款型，每端口可提供60W PoE++供电，满足企业办公桌面系统、智能照明、WI-FI and LTE PICO共站等多种大功率供电的场景需求。
云管理
- 支持双桟模式，可灵活选择云管理模式或传统模式；支持通过华为敏捷云网平台（Agile Controller-Cloud Manager）对设备进行云监控、云管理、云盒配置，支持移动APP运维。
产品特性
| 项目 | 规格 |
|---|---|
| 产品及固定端口 |
• S5720-12TP-LI-AC/ S5720-12TP-PWR-LI-AC: 8个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo • S5720-28P-LI-AC/ S5720-28P-PWR-LI-AC/ S5720-28X-LI-AC(DC)/ S5720-28X-PWR-LI-AC: 24个10/100/1000Base-T以太网端口，P系列：4个千兆SFP，X系列：4个万兆SFP+ • S5720-52P-LI-AC/S5720-52P-PWR-LI-AC/S5720-52X-LI-AC(DC)/S5720-52X-PWR-LI-AC: 48个10/100/1000Base-T以太网端口，P系列：4个千兆SFP，X系列：4个万兆SFP+ • S5720-28TP-LI-AC/S5720-28TP-PWR-LI-AC/S5720-28TP-PWR-LI-ACL: 24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo • S5720-28X-LI-24S-AC/ S5720-28X-LI-24S-DC: 4个千兆SFP，8个复用的10/100/1000Base-T以太网端口Combo，4个万兆SFP+ • S5720-16X-PWH-LI-AC: 12个10/100/1000Base-T PoE++以太网端口，2个10/100/1000Base-T 以太网端口，2个万兆SFP+ • S5720-28X-PWH-LI-AC: 16个10/100/1000Base-T和8*100M/1G/2.5G BASE-T以太网端口4个万兆SFP+ |
| MAC地址表 |
支持16K MAC地址 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC表项 支持源MAC地址过滤 支持接口MAC地址学习个数限制 |
| VLAN特性 |
支持4K个VLAN 支持Guest VLAN、Voice VLAN 支持GVRP协议 支持MUX VLAN功能 支持基于MAC/协议/IP子网/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 |
| Jumbo frame | 10K |
| 环网保护技术 |
支持RRPP环型拓扑和RRPP多实例 支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护 支持智能以太保护SEP协议 支持ERPS以太环保护协议（G.8032） 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议 支持BPDU保护、根保护和环回保护 支持BPDU Tunnel |
| 可靠性 |
支持VRRP,VRRP for BFD,VRRP6 支持以太网OAM 802.3ah和802.1ag 支持 ITU-Y.1731 支持DLDP 支持LACP |
| IP路由 | 静态路由，支持RIP、RIPng、OSPF、OSPFv3 |
| IPv6特性 |
支持ND（Neighbor Discovery） 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持基于源IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL 支持MLD v1/v2snooping（Multicast Listener Discovery snooping） |
| 组 播 |
支持IGMP v1/v2/v3 Snooping和快速离开机制 支持VLAN内组播转发和组播多VLAN复制 支持捆绑端口的组播负载分担 支持可控组播 支持基于端口的组播流量统计 |
| QoS/ACL |
支持对端口入方向、出方向进行速率限制 支持报文重定向 支持基于端口的流量监管，支持双速三色CAR功能 每端口支持8个队列 支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法 支持报文的802.1p和DSCP优先级重新标记 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能 支持基于队列限速和端口整形的功能 |
| 安全特性 |
用户分级管理和口令保护 支持防止DOS、ARP攻击功能、ICMP防攻击 支持IP、MAC、端口、VLAN的组合绑定 支持端口隔离、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址 支持MAC地址学习数目限制 支持IEEE 802.1X认证，支持单端口最大用户数限制 支持AAA认证，支持Radius、HWTACACS、NAC等多种方式 支持SSH V2.0 支持HTTPS 支持CPU保护功能 支持黑名单和白名单 支持DHCP Relay、DHCP Server、DHCP Snooping 支持DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping |
| 防雷 | 业务端口防雷能力：7KV |
| 超级虚拟交换网(SVF) |
支持作为SVF client零配置即插即用 支持自动加载client的大包和补丁 支持业务一键式自动下发 client支持独立运行 |
| 管理和维护 |
支持智能堆叠iStack 支持虚拟电缆检测(Virtual Cable Test) 支持Telnet远程配置、维护 支持SNMPv1/v2c/v3 支持RMON 支持网管系统、支持WEB网管特性 支持HTTPS 支持LLDP/LLDP-MED 支持系统日志、分级告警 支持802.3az能效以太网EEE 支持断电告警Dying gasp功能（S5720-X-LI, S5720-TP-LI 系列） |
| Openflow |
支持多控制器 支持多级流表 支持Group table 支持Meter 支持Openflow 1.3标准 |
| 互通性 |
VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） LNP 链路类型协商协议（和DTP相似功能） VCMP VLAN集中管理协议（和VTP相似功能） |
| 环境要求 |
S5720-16X-PWH-LI-AC： 工作温度：0-1800 m，0-55℃；1800-5000 m海拔每增加220米最高温度降低1℃ 相对湿度：5%～95%（无凝露） 其它设备款型： 工作温度：0-1800 m，0-45℃；1800-5000 m，海拔每增加220米最高温度降低1℃ 相对湿度：5%～95%（无凝露） |
| 输入电压 |
AC： 额定电压范围：100-240V AC；50~60Hz 最大电压范围：90-264V AC；47~63Hz DC： 额定电压范围：-48 ~ -60V DC 最大电压范围：-36 ~ -72V DC 注明：POE机型无DC电源 |
| 外形尺寸mm（宽×深×高） |
|
| 最大功耗 |
|
组网应用
S5720-LI提供PoE、Voice VLAN、NAC等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。
订购信息
S5720-LI系列以太交换机主机选购一览表：
| 产品描述 |
|---|
| S5720-12TP-LI-AC(8个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) |
| S5720-12TP-PWR-LI-AC(8个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) |
| S5720-28P-LI-AC(24个10/100/1000Base-T以太网端口，4个千兆SFP，交流供电) |
| S5720-28X-LI-AC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电) |
| S5720-28X-LI-DC(24个10/100/1000Base-T以太网端口，4个万兆SFP+，直流供电) |
| S5720-28P-PWR-LI-AC(24个10/100/1000Base-T PoE+以太网端口，4个千兆SFP，交流供电) |
| S5720-28X-PWR-LI-AC(24个10/100/1000Base-T PoE+以太网端口，4个万兆SFP+，交流供电) |
| S5720-52P-LI-AC(48个10/100/1000Base-T以太网端口，4个千兆SFP，交流供电) |
| S5720-52X-LI-AC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，交流供电) |
| S5720-52X-LI-DC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，直流供电) |
| S5720-52P-PWR-LI-AC(48个10/100/1000Base-T PoE+以太网端口，4个千兆SFP，交流供电) |
| S5720-52X-PWR-LI-AC(48个10/100/1000Base-T PoE+以太网端口，4个万兆SFP+，交流供电) |
| S5720-28X-LI-24S-AC(24个千兆SFP，8个复用的千兆10/100/1000Base-T以太网端口Combo，4个万兆SFP+，交流供电) |
| S5720-28X-LI-24S-DC(24个千兆SFP，8个复用的千兆10/100/1000Base-T以太网端口Combo，4个万兆SFP+，直流供电) |
| S5720-28TP-PWR-LI-ACL(24个10/100/1000Base-T以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，8端口PoE+，交流供电) |
| S5720-28TP-PWR-LI-AC(24个10/100/1000Base-T PoE+以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) |
| S5720-28TP-LI-AC(24个10/100/1000Base-T 以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) |
| S5720-16X-PWH-LI-AC (12个10/100/1000Base-T PoE++以太网端口，2个10/100/1000Base-T 以太网端口，2个万兆SFP+，交流供电) |
| S5720-28X-PWH-LI-AC (16个10/100/1000Base-T PoE+和8*100M/1G/2.5G BASE-T PoE++以太网端口，4个万兆SFP+，交流供电) |
| RPS1800冗余电源系统 |
