产品概述
S5700-EI增强型千兆以太网交换机系列（以下简称S5700-EI），是华为公司自主研发的千兆以太网交换机，提供灵活的全千兆接入以及万兆上行端口。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）软件平台， 具有智能iStack堆叠，杰出的网流分析，灵活的以太组网，完善的VPN隧道，多样的安全控制，成熟的IPv6特性，轻松的运行维护，更多的端口组合等特点。广泛应用于企业园区接入、汇聚，数据中心千兆接入等多种应用场景。注：本文中S5700-EI缺省包含S5710-EI，以S5710-EI描述其独有特性。
产品外观
| 产品外观 | 描述 |
|---|---|
S5700-28C-EI |
|
S5700-52C-EI |
|
S5710-28C-EI |
|
S5710-28C-PWR-EI-AC |
|
S5710-52C-EI |
|
S5710-52C-PWR-EI-AC
|
|
产品特性和优势
更多的端口组合
- S5700-EI支持多种上行扩展插卡，提供高密度的GE/10GE上行接口。其中S5710-EI系列具有4 个固定10GE SFP+端口，通过上行扩展插卡可实现64×GE＋4×10GE，48×GE＋8×10GE，或56×GE＋6×10GE等不同端口组合，充分满足不同用户对带宽升级的实际需求，保护用户投资。
完善的VPN隧道
- S5700-EI支持Multi-VPN-Instance CE（MCE） 功能。S5700-EI支持下接不同的VPN用户，通过路由多实例，实现了不同用户的隔离；上行通过共用的物理接口连接到PE设备，减少单个VPN用户对网络部署的投资。
- S5710-EI支持MPLS L3VPN、MPLS L2VPN(VPWS\VPLS)、MPLS-TE、MPLS QoS等功能，可作为高质量企业专线接入设备，是业界为数不多的高性价比盒式MPLS交换机。
灵活的以太组网
- S5700-EI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP 智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
- S5700-EI支持SmartLink和VRRP功能。S5700-EI通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
- S5700-EI支持多种连接故障快速检测功能。S5700-EI支持完善的以太OAM (IEEE802.3ah/802.1ag/ITU Y.1731)和BFD功能。
多样的安全控制
- S5700-EI支持MAC地址认证和802.1x认证，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。
- S5700-EI支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变DHCP CHADDR 值等等。
- S5700-EI通过建立和维护DHCP Snooping绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping的信任端口特性，S5700-EI还可以保证DHCP服务器的合法性。
- S5700-EI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。
杰出的网流分析
- S5710-EI支持NetStream 网络流量分析功能。作为网络流量输出器，S5710-EI 根据用户配置，实时采集指定的数据流量，通过标准的V5/V8/V9报文格式，将数据上送给网络流量收集器，这些数据被进一步处理，可以实现动态报表生成、属性分析、流量异常告警等功能，帮助用户及时优化网络结构、调整资源部署。
- S5700-EI支持sFlow功能。S5700-EI按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。
轻松的运行维护
- S5700-EI支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch 安装、故障设备更换免 配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。S5700-EI支持SNMP V1/V2c/V3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
- Easy Deploy：Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。
- Commander交换机支持收集并显示整网能耗信息。
- S5700-EI支持GVRP，实现VLAN 的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S5700-EI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN 之间可以相互通信；互通型从VLAN 内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。
智能iStack 堆叠
- S5700-EI智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
成熟的IPv6 特性
- S5700-EI基于成熟稳定的VRP平台，支持IPv4/IPv6 双协议栈、IPv6路由协议（RIPng/OSPFv3/BGP4+/IS-ISv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。S5700-EI既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。
产品规格
| 项目 | S5700-28C-EI | S5700-52C-EI |
S5710-28C-EI S5710-28C-PWR-EI-AC |
S5710-52C-EI S5710-52C-PWR-EI-AC S5710-52C-PWR-EI |
|
|---|---|---|---|---|---|
| 固定端口 | 24×10/100/1000Base-T | 48×10/100/1000Base-T | 24×10/100/1000Base-T，4个复用的千兆SFP端口 (Combo)，4×10GE SFP+ | 48×10/100/1000Base-T，4×10GE SFP+ | |
| 扩展插槽 |
S5700C提供两个扩展插槽，分别支持上行插卡和堆叠卡 S5710C提供两个扩展插槽，支持上行插卡 |
||||
| MAC地址表 |
遵循IEEE 802.1d标准 |
||||
| VLAN特性 |
支持4K个VLAN |
||||
|
可靠性 |
支持RRPP环型拓扑和RRPP多实例 |
||||
| MPLS |
S5710-EI支持下列特性： |
||||
| IP路由 | 静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 | ||||
| IPv6特性 |
支持ND（Neighbor Discovery） |
||||
| 组 播 |
支持IGMP v1/v2/v3 Snooping和快速离开机制 |
||||
| QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
||||
|
安全特性 |
用户分级管理和口令保护 |
||||
| 管理和维护 |
支持智能堆叠iStack |
||||
| 互通性 |
VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） |
||||
| 环境要求 |
工作温度：0 OC～50 OC 相对湿度：5%～95%（无凝露） |
||||
| 输入电压 |
AC： |
||||
| 外形尺寸mm（宽×深×高） |
442×420×43.6 |
||||
| 功耗 |
非PoE款型：<60W PoE款型：<842W (PoE：740W) |
非PoE款型：<88W |
非PoE款型：<100W PoE款型：<942W (PoE：740W) |
非PoE款型：<165W |
|
|
以上产品信息可能含有部分提前披露的产品功能目标，具体实物参数，请联系华为当地销售机构。 |
|||||
*：S5700-EI是增强型系列交换机的统称，S5710-EI是S5700-EI的一个子系列。
组网应用

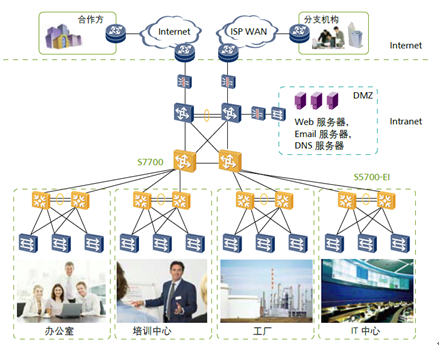

大型企业网络应用
数据中心网络应用
-
S5700-EI可以作为大中型企业网络的接入设备，小型园区网的汇聚设备，利用链路捆绑、双归等组网，充分提高网络可靠性。
-
-
S5700-EI可用在数据中心，接入千兆服务器，再利用链路捆绑汇聚到上层设备。单机架服务器超过一定数量可采用堆叠方式完成服务器接入，便于维护和提高可靠性。
订购信息
S5700-EI系列以太交换机主机选购一览表：| 产品描述 | ||||
|---|---|---|---|---|
| S5700-28C-EI(24个10/100/1000Base-T以太网端口，单子卡槽位) | ||||
| S5710-28C-EI(24个10/100/1000Base-T以太网端口，4个复用的千兆SFP Combo，4个万兆SFP+，双子卡槽位) | ||||
| S5700-52C-EI(48个10/100/1000Base-T以太网端口，单子卡槽位) | ||||
| S5710-52C-EI(48个10/100/1000Base-T以太网端口，4个万兆SFP+，双子卡槽位) | ||||
| S5710-28C-PWR-EI-AC(24个10/100/1000Base-T以太网端口，4个复用的千兆SFP Combo，4个万兆SFP+，PoE+，双子卡槽位，含1个580W交流电源) | ||||
| S5710-52C-PWR-EI-AC(48个10/100/1000Base-T以太网端口，4个万兆SFP+，PoE+，双子卡槽位，含1个580W交流电源) | ||||
| S5710-52C-PWR-EI(48个10/100/1000Base-T以太网端口，4个万兆SFP+，PoE+，双子卡槽位) | ||||
| 4端口千兆SFP接口板(含4端口千兆SFP接口板，扩展通道卡)(S5700EI系列使用) | ||||
| 2端口万兆SFP+接口板(S5700SI和S5700EI系列使用) | ||||
| 4端口万兆SFP+接口板(含4端口万兆SFP+接口板，扩展通道卡)(S5700SI和S5700EI系列使用) | ||||
| 8端口千兆SFP接口板(S5710EI系列使用) | ||||
| 8端口10/100/1000Base-T以太网端口接口板(S5710EI系列使用) | ||||
| 2端口万兆SFP+接口板(S5710EI系列使用) | ||||
| 以太网堆叠接口板(含堆叠卡，100cm堆叠电缆) | ||||
| 以太网堆叠接口板(含堆叠卡，300cm堆叠电缆) | ||||
| 150W 交流电源模块 | ||||
| 150W 直流电源模块 | ||||
| 500W 交流PoE 电源模块 | ||||
| 580W 交流PoE 电源模块 | ||||
| 1150W 交流PoE电源模块 | ||||
