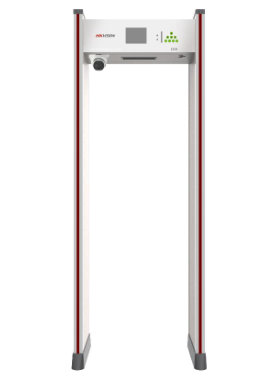

ISD-SMG518LT-K
测温人脸安检门
ISD-SMG518LT-K测温人脸安检门，可通过热成像非接触式测温，并实现通过人员和温度的准确匹配，建立首道防线；通过相机实现人脸检测，实现多目标同时测温；并能够对过检人员进行金属检测；集测温、金属检测于一体，可应用于公安政府、交通枢纽、企业园区、办公大楼、学校、医院、文博景区、大型安保活动等人流量大场景。
产品特性：
★无感测温：可对通过安检门的人员进行脸部温度测试并进行人员准确匹配，温度精度：±0.5℃，测试距离：0.3米-3米，测试人员身高：1.45米-1.85米；
★人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动本地声光报警，建立首道防线；
★可显示通过人数、金属报警人数、实时温度；
★金属检测：可检测到1元硬币，有效进行违规物品核验；
★多区位报警功能：人体不同位置的多个金属通过安检门时会同时报警，并可以指示多个金属的位置，12区位。
★模块化组件设计：运输、维护方便快捷。
半球式热成像相机产品特性：
智能功能：
l 支持温度异常检测。
l 支持联动声音报警。
l 支持联动白光闪烁报警。
热成像功能：
l 非制冷型探测器，分辨率160×120。
l 支持AGC4.0、DDE、3DNR。
l 支持双光融合图像模式。
l 支持可见光叠加热成像画中画图像模式。
l 支持白热、黑热，铁红等15种伪彩模式。
可见光功能：
l 400万星光级1/2.7英寸高性能CMOS；最高分辨率可达2688×1520@25fps。
l 可见光支持低码率、低延时、ROI感兴趣区域增强编码。
l 支持3D数字降噪,支持120dB宽动态。
红外相关：
l 支持最远15米红外补光。
l 支持Smart IR, 支持防补光过曝开启和关闭,开启下支持。自动和手动,手动支持根据距离等级控制补光灯亮度。
l 支持日夜两套参数独立配置。
系统功能：
l 支持双通道单IP输出。
l 支持双码流，支持手机报警接收/查看，支持萤石云平台接入。
l 支持POE供电
l 支持IP66等级防水防尘，高可靠性。
l 工作环境：5℃~40℃，＜95% RH。
接口功能：
l 支持10M/100M自适应网口。
l 支持Micro SD/Micro SDHC/Micro SDXC卡(128G/256G)本地存储。
l 1路报警输入/输出。
l 1路音频输入/输出。
l 1路DC 12V电源输入。
安全相关：
l 支持HTTPS等安全认证，支持创建证书。
l 支持三级用户权限管理，支持IP地址过滤，支持授权的用户和密码。
金属检测产品特性：
l 探测精度：最高灵敏度在门的正中间可以检测到1元硬币；不会漏报和串报；可排除皮带扣、皮鞋、文胸等物品的影响；可检测到150克以上的铜、铝、锌等金属或者管制刀具和枪支。
l 抗干扰设计：根据周围环境，开机自动设置频率避开干扰，多台门并排工作时相互靠拢，对探测性能也无明显影响。
l 区位显示：产品分成12个防区，可疑物体能在每个区域准确显示。
l 统计人数：双侧对射红外可以准确检测到通过人数和报警人数。
l 两侧定位灯：门柱两侧均带有LED灯，能直观的通过定位灯显示违禁物品所在区域。
l 门体材质：外表采用PVC，与进口品牌材质完全相同，美观，大方，防火，防腐蚀，防潮和防撞，不变形。
l 安全保护：符合国际安全标准，对心脏起博器佩带者、孕妇、磁性介质等无害。
技术参数
|
型号 参数 |
ISD-SMG518LT-K | ||
| 热成像 | 传感器类型 | 氧化钒非制冷型探测器 | |
| 最大图像尺寸 | 160× 120 | ||
| 像元尺寸 | 17μm | ||
| 响应波段 | 8~14μm | ||
| NETD（噪声等效温差） | ≤ 40mk(@25°C,F#=1.0) | ||
| 热成像镜头焦距 | 3mm | ||
| MRAD（空间分辨率） | 9.44 | ||
| 热成像视场角 | 50°×37.2° | ||
| 热成像近摄距 | 0.3m | ||
| F值 | 1.1 | ||
| 伪彩模式 | 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种 | ||
| 可见光 | 传感器类型 | 400万星光级1/2.7" Progressive Scan CMOS | |
| 分辨率 | 2688×1520@25fps | ||
| 最小照度 | 0.0018Lux @(F1.6,AGC ON) ,0 Lux with IR | ||
| 快门 | 1/3秒至1/100,000秒 | ||
| 可见光镜头焦距 | 4mm | ||
| 可见光视场角 | 84.0°×44.8° | ||
| 日夜转换模式 | ICR红外滤片式 | ||
| 宽动态范围 | 120dB | ||
| 红外照射距离 | 最远可达15米 | ||
| 图像功能 | 双光融合 | 支持热成像通道融合可见光图像信息，提升热成像通道图像细节 | |
| 画中画 | 支持可见光通道以画中画形式叠加热成像通道画面 | ||
| 智能信息叠加 | 支持可见光通道图像中叠加热成像信息（仅支持测温规则，测温值） | ||
| 智能功能 | 联动报警 | 支持联动白光报警、支持联动声音报警 | |
| 测温功能 | 温度异常功能 |
全屏测温 专家模式：10个点，10个框，1条线总计21个测温规则 |
|

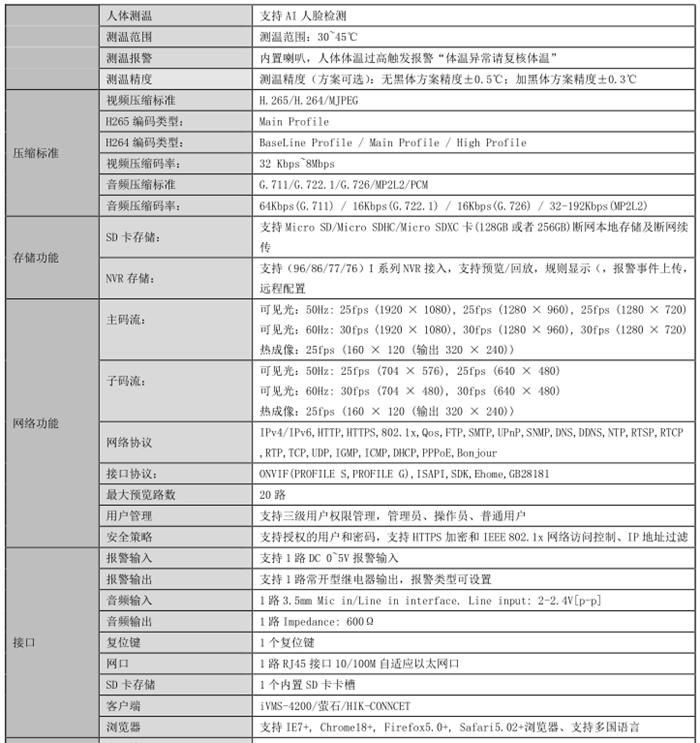

| 人体测温 | 支持AI人脸检测，多目标同时检测体温 | ||
| 测温范围 | 测温范围：30~45℃ | ||
| 测温报警 | 内置喇叭，人体体温过高触发报警“体温异常请复核体温” | ||
| 测温精度 | 测温精度（方案可选）：无黑体方案精度±0.5℃；加黑体方案精度±0.3℃ | ||
| 压缩标准 | 视频压缩标准 | H.265/H.264/MJPEG | |
| H265编码类型： | Main Profile | ||
| H264编码类型： | BaseLine Profile / Main Profile / High Profile | ||
| 视频压缩码率： | 32 Kbps~8Mbps | ||
| 音频压缩标准 | G.711/G.722.1/G.726/MP2L2/PCM | ||
| 音频压缩码率： | 64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-192Kbps(MP2L2) | ||
| 存储功能 | SD卡存储： | 支持Micro SD/Micro SDHC/Micro SDXC卡(128GB或者256GB)断网本地存储及断网续传 | |
| NVR存储： | 支持（96/86/77/76）I系列NVR接入，支持预览/回放，规则显示（，报警事件上传，远程配置 | ||
| 网络功能 |
主码流： |
可见光：50Hz: 25fps (1920 × 1080), 25fps (1280 × 960), 25fps (1280 × 720) 可见光：60Hz: 30fps (1920 × 1080), 30fps (1280 × 960), 30fps (1280 × 720) 热成像：25fps (160 × 120 (输出 320 × 240)) |
|
|
子码流： |
可见光：50Hz: 25fps (704 × 576), 25fps (640 × 480) 可见光：60Hz: 30fps (704 × 480), 30fps (640 × 480) 热成像：25fps (160 × 120 (输出 320 × 240)) |
||
| 网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour | ||
| 接口协议： | ONVIF(PROFILE S,PROFILE G),ISAPI,SDK,Ehome,GB28181 | ||
| 最大预览路数 | 20路 | ||
| 用户管理 | 支持三级用户权限管理，管理员、操作员、普通用户 | ||
| 安全策略 | 支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤 | ||
| 接口 | 报警输入 | 支持1路DC 0~5V报警输入 | |
| 报警输出 | 支持1路常开型继电器输出，报警类型可设置 | ||
| 音频输入 | 1路3.5mm Mic in/Line in interface. Line input: 2-2.4V[p-p] | ||
| 音频输出 | 1路Impedance: 600Ω | ||
| 复位键 | 1个复位键 | ||
| 网口 | 1路RJ45接口10/100M自适应以太网口 | ||
| SD卡存储 | 1个内置SD卡卡槽 | ||
| 客户端 | iVMS-4200/萤石/HIK-CONNCET | ||
| 浏览器 | 支持IE7+, Chrome18+, Firefox5.0+, Safari5.02+浏览器、支持多国语言 | ||
| 系统参数 | 电源输入 | 220V | |
| 功率 | 小于25W | ||
| 工作温度和湿度 |
半球：5℃~40℃，＜95% RH 金属门：-15℃─45℃，99%，无冷凝 |
||
| 防护等级 |
半球：IP66 金属门：IP41 |
||
| 重量 | 小于75kg | ||
| 尺寸 | 外形尺寸 | (mm)2200(高)x820(宽)x580(深) | |
| 通道尺寸 | (mm)2010(高)x710(宽)x580(深) | ||
订货型号
322100025 通过式测温安检门-ISD-SMG518LT-K(国内标配)
接线：
1根电源线（包含）和1根网线（不包含）
一、经济型手持巡检人体体温筛查方案
【方案清单】
DS-2TP31B-3AUF手持人体测温热像仪
【产品图片】
图手持人体测温热像仪
【推荐应用场景】
医院、海关口岸、园区、金融场所、小区、超市等主要出入口手持测温场景。
【产品关键技术参数】
| 产品型号 | DS-2TP31B-3AUF |
| 人体测温 | 测温范围30-45℃ |
| 测温精度±0.5 oC | |
| 测温规则 | 3个测温点（中心点、最高温、最低温） |
| 显示器 | 2.4英寸LCD屏（320*240） |
| 存储 | 8GB Mirco SD卡 |
| 留存数据 | 测温数据和图片 |
| 充电时间 | 小于3小时 |
| 电池工作时间 | 大于8小时 |
【配件推荐】
DS-MH1693三脚架
【手持测温+三脚架演示视频】
二、经济型人体测温卡片机测温方案
【方案清单】
DS-2TB21-3AVF经济型人体体温测温卡片机+DS-MH1693三脚架+iVMS-4200客户端
【产品图片】
图经济型人体测温卡片机
【安装方式】
| 安装方式 | 可选支架 |
| 柜体安装 | 磁吸（自带） |
| 三脚架安装 | DS-MH1693 |
| 壁装 | 枪机T5-单球支架/DS-1299ZJ/DS-1292ZJ |
| 吊装 | DS-1299ZJ |
| 可伸缩吊装 | DS-1297ZJ |
三、高端型人体在线体温筛查方案
【方案清单】
DS-2TA13-7VI/H1人体测温热像仪+黑体+iVMS4200客户端/ISC平台
【产品图片】
图人体测温热像仪+黑体
【产品关键技术参数】
| 产品型号 | DS-2TA13-7VI/H1 |
| 人体测温 | 测温范围30-45℃ |
| 测温精度 | ±0.3 ℃（标配外置黑体实时校正） |
| 探测器分辨率 | 384*288 |
| 充电时间 | 小于3小时 |
| 电池工作时间 | 大于8小时 |
四、固定人员场景通关体温筛查-测温人员通道方案
【方案清单】
DS-K3B501人员通道+DS-K56T-3AVF测温组件+DS-K5671-ZU人脸组件+ISC平台
【产品图片】
图固定人员场景通关体温筛查-测温人员
【通道测温演示视频】
【推荐应用场景】
企业、学校、银行大楼、工厂等固定人员场景
五、旧通道场景通关体温筛查-测温人员通道方案
【方案清单】
DS-K56T-3AVF测温组件+DS-K5671-ZU人脸组件+利旧通道闸机
【产品图片】
图旧通道场景通关体温筛查-测温人员
六、非固定人员场景通关体温筛查-测温人员通道方案
【方案清单】
DS-K3B501人员通道+DS-K56T-3AVF测温组件+DS-K5671-ZU人脸组件+DS-K1F1110-C身份证阅读器+ISC平台
【产品图片】
图非固定人员场景通关体温筛查-测温人员
【推荐应用场景】
火车站、客运站、机场、酒店、景区、商场等出入口非固定人员场景
七、立式测温人脸一体机方案
【方案清单】
DS-K1T642V-3AVF立式测温人脸识别一体机+iVMS-4200/ISC平台
【产品图片】
图立式测温人脸识别一体机
【推荐应用场景】
企业、学校、银行大楼、工厂等固定人员场景可使用刷卡/人脸识别+测温
火车站、客运站、机场、酒店、景区、商场等出入口非固定人员场景可使用快速测温模式
八、立式测温人证一体机方案
【方案清单】
DS-K5604A-3AVFI立式测温人证识别一体机+iVMS-4200/ISC平台
【产品图片】
图立式测温人证识别一体机
【推荐应用场景】
企业、学校、银行大楼、营业厅、工厂等内部固定人员场景可使用刷卡/人脸识别+测温
九、高端型人脸和经济型人体安检门测温方案
【方案清单】
高端型ISD-SMG200L2CT测温人脸安检门/NP-SG112LT经济型测温人体安检门
【产品图片】
图高端型和经济型测温安检门
【安检门测温演示视频】
【产品关键技术参数】
| 运输重量 | 约 70KG |
| 外接电源 | 187V～242V，50/60Hz |
| 外形尺寸(mm) | 2210(高)x840(宽)x475(深) |
| 通道尺寸(mm) | 1980(高)x710(宽)x400(深) |
| 测温精度 | ±0.5℃ |
| 热成像分辨率 | 160*120 |
| 测温范围 | 30-45℃ |
| 测温距离 | 0.3-3米 |
【推荐应用场景】
应用于监狱、法院、学校、医院、电子企业、港口、客运站、展览会馆、会议中心、重大庆典、演唱会等重要场所。
备注：建议搭配手持测温设备进行复核.
