产品概述
S3700系列企业交换机（以下简称S3700），是华为公司推出的新一代绿色节能的三层以太交换机。它基于新一代高性能硬件和华为VRP（Versatile Routing Platform）软件平台，针对企业用户园区汇聚、接入等多种应用场景，提供简单便利的安装维护手段、灵活的VLAN部署和PoE供电能力、丰富的路由功能和IPv6平滑升级能力，并通过融合堆叠、虚拟路由器冗余、快速环网保护等先进技术有效增强网络健壮性，助力企业搭建面向未来的IT网络。S3700 系列交换机为盒式产品设备，机箱高度为1U，提供标准型（SI）、增强型（EI）两种产品版本，标准型支持二层和基本的三层功能，增强型支持复杂的路由协议和丰富的业务特性。
产品型号和外观
S3700系列交换机包括如下款型：| 产品外观 | 描述 |
|---|---|
S3700-28TP-SI-AC
S3700-28TP-EI-AC
S3700-28TP-SI-DC
S3700-28TP-EI-DC |
|
S3700-28TP-EI-MC-AC |
|
S3700-28TP-PWR-EI |
|
S3700-28TP-EI-24S-AC |
|
S3700-52P-SI-AC
S3700-52P-EI-AC |
|
S3700-52P-PWR-EI |
|
S3700-52P-EI-48S-AC |
|
S3700-52P-EI-24S-AC |
|
产品特性和优势
强大的多业务支持能力
- S3700支持Multi-VPN-Instance CE（MCE） 功能，实现了不同VPN用户在同一台设备上的隔离，有效解决用户数据安全问题，同时降低用户投资成本。
- S3700支持IGMP Snooping/Filter/Fast Leave/Proxy等协议。S3700支持线速的跨VLAN组播复制功能，支持捆绑端口的组播负载分担，支持可控组播，充分满足IPTV和其他组播业务需求。
PoE特性
- S3700 PWR全系列交换机支持完善的PoE（Power over Ethernet）解决方案，用户可灵活配置PoE端口是否供电以及何时供电。
- S3700 PWR全系列交换机可以通过配置不同功率的PoE电源支持PoE功能，可通过网线向远端下挂设备（如IP Phone、WLAN AP、Security、Bluetooth AP等）提供-48V直流电源。作为供电方PSE（Power Sourcing Equipment）设备，支持IEEE802.3af及802.3at （PoE+）供电标准，同时兼容不符合802.3af及802.3at标准的PD（Powered Device）设备，并支持绿色PoE节电应用模式。其中802.3at单端口供电功率高达30W，方便接入更大功率的终端。
丰富的QoS策略和安全机制
- S3700能基于五元组、IP优先级、TOS、DSCP、IP协议类型、ICMP类型、TCP源端口、VLAN、以太网帧协议类型、CoS等信息，实现复杂流分类功能。S3700支持基于流的双速三色限速功能，每端口支持8个优先级队列，支持WRR、DRR、SP、WRR＋SP、DRR+SP多种队列调度算法，有效地保证话音、视频和数据业务质量。
- S3700提供多种安全保护功能。支持DoS（Denial of Service）类防攻击、网络的防攻击、用户的防攻击等功能。其中DoS类防攻击主要包括SYN Flood、Land、Smurf、ICMP Flood。网络的防攻击主要是指STP的BPDU/Root攻击。用户的防攻击涉及DHCP仿冒攻击、中间人攻击、IP/MAC Spoofing 攻击、DHCP request flood、改变 CHADDR 值的 DoS 攻击等等。
- S3700支持通过建立和维护DHCP Snooping 绑定表，侦听接入用户的MAC/IP 地址、租用期、VLAN-ID、接口等信息，解决 DHCP 用户的IP 和端口跟踪定位问题。同时，对不符合绑定表项的非法报文（ARP欺骗报文、擅自修改IP地址等）直接丢弃，有效防止黑客或攻击者通过ARP报文实施园区网常见的“中间人”攻击。利用DHCP Snooping 的信任端口特性还可以保证DHCP Server 的合法性。
- S3700支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。同时，支持IP Source Guard特性，防止包括MAC 欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒带来的DOS攻击。
- S3700支持集中式MAC地址认证和802.1x 认证功能，支持用户账号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，可识别客户端是否安装病毒防范系统。并支持用户策略（VLAN、QoS、ACL）的动态下发。
- S3700支持基于端口的源MAC地址学习限制功能，有效防止用户源MAC欺骗冲击设备MAC表项，导致正常用户无法学到MAC表而泛洪的问题等。
丰富的路由特性和IPv6特性
- S3700支持静态路由、RIPv1、RIPv2、OSPF、BGP等多种路由协议。
- S3700硬件支持IPv4/IPv6双栈和IPv6 over IPv4隧道（包括手工Tunnel，6to4 Tunnel，ISATAP Tunnel），三层线速转发。既可以用于纯IPv4或IPv6网络，也可以用于IPv4到IPv6共存的网络，组网方式灵活，充分满足当前网络从IPv4向IPv6过渡的需求。
- S3700支持丰富的IPv6路由协议，包括RIPng、OSPFv3。支持IPv6的邻居发现协议（Neighbor Discovery Protocol，NDP），管理邻居节点的交互。支持PMTU发现（Path MTU Discovery）机制，可以找到从源端到目的端的路径上一个合适的MTU 值，以便有效地利用网络资源并得到最佳的吞吐量。
良好的可扩展性和高可靠的保护机制
- S3700支持智能堆叠iStack功能，多台交换机通过堆叠电缆有效连接即可自动组建堆叠虚拟框式架构，实现多台设备的扩展提升接入容量。堆叠后的逻辑系统具有单一管理IP，大大降低系统运维的成本。与传统组网技术相比，堆叠系统避免了每台设备独立上行造成线路成本增加。
- S3700不仅支持传统的STP/RSTP/MSTP生成树协议，还支持RRPP（Rapid Ring Protection Protocol，快速环网保护协议）、SEP（ Smart Ethernet Protection，智能以太保护）等增强型以太可靠性技术，实现毫秒级链路保护倒换，保证高可靠性的网络质量。此外，针对RRPP提供多实例功能，可实现链路负载分担，进一步提高了链路带宽利用率。
- S3700支持BFD(Bidirectional Forwarding Detection，链路快速检测功能)，能为OSPF、VRRP等协议提供毫秒级检测机制，提高了网络可靠性。S3700遵循IEEE 802.1ag提供点到点以太网故障管理功能，IEEE 802.3ah可以用于检测用户侧最后一公里以太网直连链路上的故障。
- S3700可靠性设计拥有很强的扩展性和兼容能力，能和现网已有设备混合组网，既保护了用户投资，又为新业务的引入提供了有力的保障。
贴心的免维护和可管理特性
- S3700具有独特的免维护设计，支持设备自动批量远程升级。S3700支持多种维护和管理模式，全面监控各种状态数据。此外，还支持SNMP、NTP（Network Time Protocol）、SSH V2.0、HWTACACS、RMON、基于端口的流量统计，支持NQA网络质量分析。
- S3700支持GVRP（GARP VLAN Registration Protocol，GARP VLAN注册协议），实现VLAN动态分发、注册和传播VLAN属性，减少手工配置量、保证VLAN配置正确性，减少因为配置不一致而导致的网络互通问题。
- S3700支持MUX VLAN（Multiplex VLAN ）功能。MUX VLAN提供了一种在VLAN的端口间进行二层流量隔离的机制。采用两层VLAN隔离技术，只有上层VLAN全局可见，下层VLAN相互隔离。MUX VLAN通常用来防止连接到某些接口或接口组的网络设备之间的相互通信，但却允许与默认网关进行通信。例如在企业内部网，客户端口可以同服务器端口通讯，但客户端口之间不能通讯。
独具匠心的无风扇和静音节能设计
- S3700-28TP系列电口设备采用无风扇设计，大幅降低设备功耗，实现设备运行无噪音，减少机械故障点，同时免除凝露腐蚀和尘土侵害。
- S3700采用新一代高集成芯片节能电路设计，散热均衡，支持空闲端口休眠，充分节省电源功耗。
- S3700辐射低，达到家用电器标准，对人体无危害。
产品规格
| 项目 | S3700-SI* | S3700-EI* | |
|---|---|---|---|
| 端口描述 |
S3700-28TP-EI**/S3700-28TP-SI/S3700-28TP-PWR-EI/S3700-28TP-EI-MC：24*10/100Base-TX |
||
|
SI/EI 28口设备：4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo SI/EI 52口设备：2*100/1000Base-X， 2*1000Base-X |
|||
| MAC地址表 |
遵循IEEE 802.1d标准 |
||
| VLAN特性 |
支持4K个VLAN |
||
|
可靠性 |
支持RRPP环型拓扑、支持相交环和多实例等功能，故障保护切换时间低于50ms |
||
| N/A |
支持BFD For OSPF/ISIS/VRRP/PIM功能 |
||
| IP路由 | 静态路由、RIP v1/v2、ECMP | ||
| N/A |
OSPF、IS-IS、BGP |
||
| IPv6特性 |
支持ND（Neighbor Discovery） |
||
| 组播 |
支持1K的组播组 |
||
| N/A | IGMP v1/v2/v3、PIM-SM、PIM-SSM | ||
| QoS/ACL |
支持对端口接收和发送报文的速率进行限制 |
||
|
安全特性 |
用户分级管理和口令保护 |
||
| 防雷能力 | 业务端口防雷能力：7KV | ||
| 管理和维护 |
支持智能堆叠 |
||
| 环境要求 |
长期工作温度：0 OC～50 OC 相对湿度：10%～90%（无凝露） |
||
| 电源 |
AC： |
||
| 外形尺寸mm（宽×深×高） |
S3700-28TP-SI/EI，S3700-28TP-EI-MC，S3700-28TP-EI-24S，S3700-52P-SI/EI：442×220×43.6 S3700-28TP-PWR-EI，S3700-52P-EI-48S，S3700-52P-EI-24S，S3700-52P-PWR-EI：442×420×43.6 |
||
| 重量 |
S3700-28TP-SI<2.5Kg S3700-52P-SI<3Kg |
S3700-28TP-EI<2.5Kg |
|
|
以上产品信息可能含有部分提前披露的产品功能目标，具体实物参数，请联系华为当地销售机构。 |
|||
**: S3700-28TP-EI是S3700-28TP-EI-AC、S3700-28TP-EI-DC的简写，因产品版本和采用的供电模式无关，在描述产品规格时，产品款型名称上没有注明AC或DC，其他型号产品同理。
组网应用

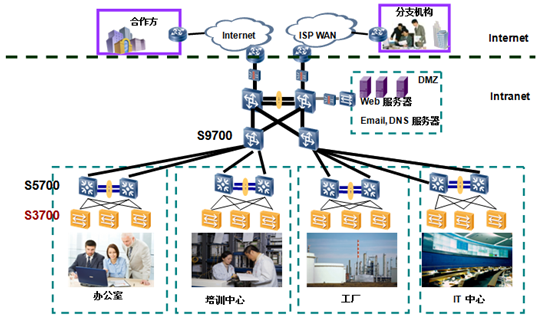

大型企业网络应用
中小型企业网络应用
-
S3700系列交换机可以作为大型企业网络的接入设备。
-
-
中小企业可以采用S3700作为核心交换机，利用S3700的路由功能实现跨网段的部门和用户的互访。多台之间可以使用堆叠技术实现设备性能和端口的同步扩展。
订购信息
S3700系列以太交换机主机选购一览表。| 产品描述 | ||
|---|---|---|
| S3700-28TP-SI-DC主机(24个10/100Base-TX以太网端口，4个千兆SFP,2个复用的10/100/1000Base-T以太网端口Combo，直流供电) | ||
| S3700-28TP-EI-DC主机(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，直流供电) | ||
| S3700-52P-PWR-EI主机(48个10/100Base-TX以太网端口，4个千兆SFP，PoE，双电源槽位，不含电源) | ||
| S3700-28TP-PWR-EI主机(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，PoE，双电源槽位，不含电源) | ||
| S3700-28TP-EI-AC主机(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，2千兆SFP，交流供电) | ||
| S3700-28TP-EI-24S-AC主机(24个百兆SFP，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) | ||
| S3700-28TP-EI-MC-AC主机(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，2监控口，交流供电) | ||
| S3700-52P-SI-AC主机(48个10/100Base-TX以太网端口，4个千兆SFP，交流供电) | ||
| S3700-52P-EI-48S-AC主机(48个百兆SFP，4个千兆SFP，交流供电) | ||
| S3700-28TP-SI-AC主机(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电) | ||
| S3700-52P-EI-24S-AC主机(24个10/100Base-TX以太网端口，24个百兆SFP，4个千兆SFP，交流供电) | ||
| S3700-52P-EI-AC主机(48个10/100Base-TX以太网端口，4个千兆SFP，交流供电) | ||
| 500W交流电源模块 | ||
