产品概述
S2700（包括S2710，S2720，S2750和S2751）系列企业交换机（以下简称S2700）是华为公司推出的新一代绿色节能的智能百兆以太接入交换机。它基于新一代交换技术和华为VRP（Versatile Routing Platform）软件平台，能提供简单便利的安装维护手段，同时融合了灵活的网络部署、丰富的QoS和安全控制策略、完备的高可靠机制、绿色环保等先进技术，可满足以太网多业务承载和接入需要，助力企业用户搭建面向未来的IT网络。S2700为盒式产品设备，机箱高度为1U，提供标准型（SI）和增强型（EI）两种产品版本。
产品型号和外观
S2700系列包括以下型号：| 产品外观 | 描述 |
|---|---|
S2700-9TP-SI-AC
S2700-9TP-EI-AC
S2700-9TP-EI-DC |
|
S2700-9TP-PWR-EI |
|
S2700-18TP-SI-AC
S2700-18TP-EI-AC |
|
S2700-26TP-SI-AC
S2700-26TP-EI-AC
S2700-26TP-EI-DC |
|
S2700-26TP-PWR-EI |
|
S2710-52P-SI-AC |
|
S2700-52P-EI-AC |
|
S2750-20TP-PWR-EI-AC |
|
S2750-28TP-EI-AC |
|
S2750-28TP-PWR-EI-AC |
|
S2751-28TP-PWR-EI-AC |
|
S2720-28TP-EI-AC |
|
产品特性和优势
简易运维Easy Operation
- S2700支持华为Easy Operation简易运维功能。借助Easy Operation简易运维功能可以实现简易安装、简易配置、简易监控和简易故障处理，大幅降低初始安装和配置成本；提高升级效率并降低工程成本；具备友好的人机界面和Web网管，支持告警管理和可视化配置；支持故障设备更换免配置功能。
- S2700采用全新ASIC交换芯片，支持无风扇设计，在减少机械故障点的同时免除凝露腐蚀和尘土侵害，能有效降低故障率。
灵活的业务控制能力
- S2700-EI支持丰富的ACL策略控制，特别是支持基于VLAN下发ACL规则，实现VLAN内多端口的灵活控制和统一资源调度。
- S2700支持多种VLAN划分方式：支持基于端口、基于MAC地址、基于协议、基于网段划分VLAN，部署安全灵活，尤其适合有移动办公需求的网络场景。
- S2700支持GVRP，可实现VLAN的动态分发、注册和传播VLAN属性，减少手工配置量、保证VLAN配置正确性，减少因为配置不一致而导致的网络互通问题。此外，还支持SSHv2、HWTACACS、RMON、基于端口的流量统计；支持NQA网络质量分析，有利于网络规划和优化。
丰富的安全接入机制
- S2700支持完备的DHCP Snooping功能，通过侦听接入用户的MAC/IP 地址、租期、VLAN ID、接口等信息，防止IP报文伪造、中间人攻击、DHCP服务器私接等常见网络安全威胁，保障网络接入安全。
- S2700支持基于端口的源MAC地址学习限制功能，有效防止攻击者变换源MAC地址发动攻击而产生的泛洪。S2700支持ARP表限制学习功能，能防止ARP欺骗攻击将交换机ARP表项占满，保障合法用户正常接入。支持IP Source Check 特性，防止非法IP地址仿冒带来的DOS攻击威胁。
- S2700支持集中式MAC地址认证和802.1x 认证功能，支持IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，并支持用户策略（VLAN、ACL）的动态下发。
PoE特性
- S2700 PWR系列交换机，支持完善的PoE解决方案，用户可灵活配置PoE端口是否供电以及何时供电。可以通过配置不同功率等级的PoE电源支持PoE（Power over Ethernet）功能，即可通过网线向远端下挂设备（如IP Phone、WLAN AP、Security、Bluetooth AP等）提供-48V直流电源。作为供电方PSE（Power Sourcing Equipment）设备，支持IEEE802.3af及802.3at （PoE+）供电标准，同时兼容不符合802.3af及802.3at标准的PD（Powered Device）设备，并支持绿色PoE节电应用模式。其中802.3at单端口供电功率高达30W，方便接入更大功率的终端。
丰富的高可靠机制
- S2700支持智能堆叠 iStack功能，能够将多台交换机通过堆叠虚拟化为一台逻辑设备来管理和使用，实现多台设备的扩展。智能堆叠iStack提升交换容量、可靠性、扩展性，堆叠后的逻辑系统共用一个IP地址，统一配置管理，大大降低系统运维的成本。
- S2700不仅支持传统的STP/RSTP/MSTP生成树协议，还支持SmartLink和RRPP（Rapid Ring Protection Protocol，快速环网保护协议）等增强型以太技术，可以实现毫秒级链路保护倒换，保证高可靠性的网络质量。
- S2700支持智能以太保护SEP（Smart Ethernet Protection），SEP是一种专用于以太链路层的环网协议，提供毫秒级快速业务倒换性能，保证业务的不中断。SEP协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划。
- S2700支持G.8032（Ethernet Ring Protection Switching，简称ERPS）业界最新的环网标准协议，ERPS标准基于传统的以太网MAC和网桥功能，利用以太网成熟的OAM功能和一个环网自动保护倒换（Ring APS，简称R-APS）协议，实现以太环网的毫秒级快速保护倒换。ERPS支持多种业务，组网模式灵活，为客户带来更低的OPEX和CAPEX。
完备的QoS策略
- S2700能基于VLAN、MAC地址、IP协议、源地址、目的地址、优先级、TCP或UDP端口，实现复杂流分类功能；支持基于流的限速功能，每个端口最大支持8个队列，支持WRR、SP、WRR＋SP多种队列调度算法，有效地保证高品质的语音、视频和数据等网络业务质量。
强大的防雷能力
- S2700采用内置防雷的专利技术，高达7KV的防雷能力，能有效抵御感应雷击的过电压。在恶劣的应用环境下，甚至无法实现有效接地的场景，也可以大大降低设备的雷击损坏率。
绿色节能设计
- S2700功耗低，采用新一代高集成芯片和节能电路设计，均衡散热，支持空闲端口休眠；无风扇静音设计，无噪音；辐射低，达到家用电器辐射标准，对人体无危害。
产品规格
| 项目 | S2700-SI/S2710-SI* | S2700-EI | S2750-EI/S2751-EI/ S2720-EI |
|---|---|---|---|
| 下行端口 |
S2700-9TP-SI**/S2700-9TP-EI/S2700-9TP-PWR-EI：8个10/100Base-TX以太网端口 |
||
| 上行端口 |
S2700-9TP-SI/S2700-9TP-EI/S2700-9TP-PWR-EI/：1个10/100/1000Base-T以太网端口，1个复用的千兆Combo SFP |
||
| MAC地址表 |
支持8K MAC地址表； |
支持8K MAC地址表； |
支持16K MAC地址表 |
| VLAN特性 |
支持IEEE 802.1Q(VLAN)，整机支持4K个VLAN 支持基于端口的VLAN |
||
|
N/A |
支持基于MAC地址的VLAN 支持基于端口的QinQ |
||
| QoS |
支持出端口限速； |
支持端口限速； |
支持端口限速； |
| N/A | 支持报文的标记优先级、报文重定向 | ||
| IP路由 |
静态路由 |
||
| IPv6特性 |
支持IPv6协议 |
支持IPv6协议 |
|
| 组播 |
支持IGMP v1/v2/v3 Snooping |
支持组播VLAN |
|
| 可靠性 |
S2700-SI:支持STP(IEEE |
支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议，支持RRPP环型拓扑和RRPP多实例 |
支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议，支持RRPP环型拓扑和RRPP多实例 |
| 流量采样 | N/A | 支持SFLOW | |
| 安全&接入 |
S2700-SI:风暴抑制 S2710-SI: 风暴抑制、IP Source Guard |
支持802.1x，支持单端口最大用户数限制 |
|
|
S2700-SI:支持AAA认证，支持Radius、HWTACACS+等多种方式； |
支持AAA认证，支持Radius、HWTACACS+等多种方式； |
||
| 防雷 | 业务端口防雷能力：7KV | 业务端口防雷能力：7KV | |
| 管理 |
支持堆叠（S2710-SI、S2700-52P-EI支持） |
支持堆叠 |
|
| 互通性 | NA | VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） | |
| LNP 链路类型协商协议（和DTP相似功能） | |||
| VCMP VLAN集中管理协议（和VTP相似功能） | |||
| 环境要求 |
长期工作温度：-5 ℃～50 ℃ 相对湿度：10%～90%（无凝露） |
||
| 电源 |
AC： |
||
| 外形尺寸mm（宽×深×高） |
S2700-9TP-EI/SI：250×180×43.6 |
||
| 重量 |
S2700-9TP-SI<1.4Kg |
S2700-9TP-EI<1.4kg |
S2750-20TP-PWR-EI<4.5kg |
|
以上产品信息可能含有部分提前披露的产品功能目标，具体实物参数，请联系华为当地销售机构。 |
|||
**： S2700-9TP-SI是S2700-9TP-SI-AC的简写，因产品版本和采用的供电模式无关，在描述产品规格时，产品款型名称上没有注明AC或DC，其他型号产品同理。

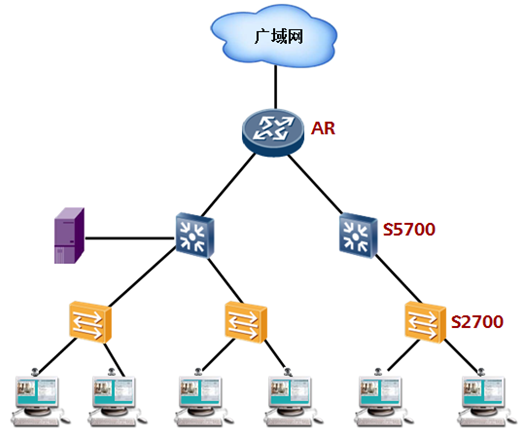

组网应用
百兆到桌面
-
S2700系列交换机可以作为企业接入交换机实现百兆到桌面，千兆上行。
订购信息
S2700系列以太网交换机主机选购一览表| 产品描述 | ||||
|---|---|---|---|---|
| S2700-9TP-EI-AC（8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口，1个复用的 千兆Combo SFP，交流供电） | ||||
| S2700-9TP-EI-DC（8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口，1个复用的千兆Combo SFP，直流供电） | ||||
| S2700-9TP-SI-AC（8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口，1个复用的千兆Combo SFP，交流供电） | ||||
| S2700-18TP-EI-AC（16个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP，交流供电） | ||||
| S2700-18TP-SI-AC（16个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP，交流供电） | ||||
| S2700-26TP-EI-AC（24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP，交流供电） | ||||
| S2700-26TP-EI-DC（24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP，直流供电） | ||||
| S2700-26TP-SI-AC（24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复 用的千兆Combo SFP，交流供电） | ||||
| S2700-52P-EI-AC（48个10/100Base-TX以太网端口，4个千兆SFP，交流供电） | ||||
| S2710-52P-SI-AC（48个10/100Base-TX以太网端口，4个千兆SFP，交流供电） | ||||
| S2700-9TP-PWR-EI（8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口，1个复用的千兆Combo SFP，PoE+，交流供电） | ||||
| S2700-26TP-PWR-EI（24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP，PoE+，不含电源） | ||||
| S2750-20TP-PWR-EI-AC（16个10/100Base-TX以太网端口，4个千兆SFP，2个复用的千兆10/100/1000Base-T以太网端口Combo，PoE+，交流供电） | ||||
| S2750-28TP-EI-AC（24个10/100Base-TX 以太网端口，4个千兆SFP，2个复用的千兆10/100/1000Base-T以太网端口Combo，交流供电） | ||||
| S2750-28TP-PWR-EI-AC（24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的千兆10/100/1000Base-T以太网端口Combo，PoE+，交流供电） | ||||
| S2751-28TP-PWR-EI-AC（24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的千兆10/100/1000Base-T以太网端口Combo，12端口PoE+，交流供电） | ||||
| S2720-28TP-EI-AC（(24个10/100Base-TX以太网端口，4个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，交流供电） | ||||
| 500W PoE电源模块 | ||||
